Розподільник тиску DURO 3
Управління потоками тиску в системі обприскувача грає ключову роль в його роботі та економії добрив. Для цього на обприскувачі встановлюють розподільники тиску, які справляються з поставленим завданням, а саме - регулюють подачу тиску рідини на секції за допомогою відсікаючих клапанів, разом з тим виконуючи функцію вентиля безпеки.

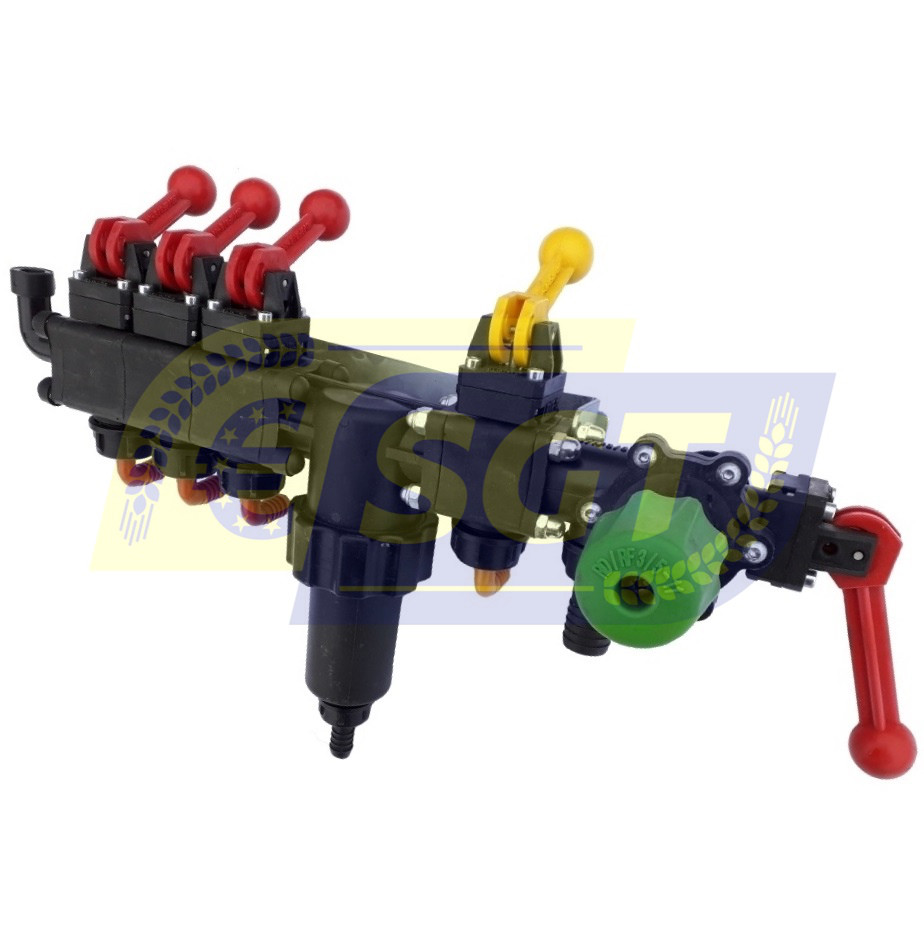

Регулятор тиску на 4 секції DURO 3 встановлюється в основному на навісний обприскувач і досить стійкий до вібрації. Варто відзначити зручне розміщення окремої секції з важелем для подачі тиску на мішалку в сито бочки (жовтий важіль). Для вимірювання показників тиску на розподільник встановлюють манометр (звичайний або гліцериновий).

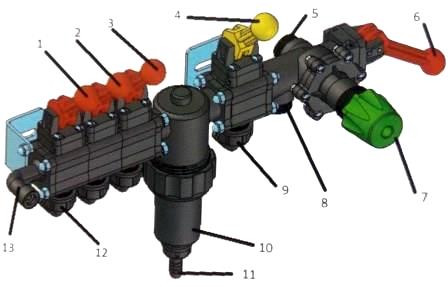

- Важіль приводу відсікаючого клапана секції №1 (на розпилювачі);
- Важіль приводу відсікаючого клапана секції №2 (на розпилювачі);
- Важіль приводу відсікаючого клапана секції №3 (на розпилювачі);
- Важіль приводу відсікаючого клапана секції №4 (на змішувач у сито);
- Отвір під коліно Ø25 переливу рідини в бак;
- Головний важіль приводу відсікаючого клапана регулятора (вкл./вимк.);
- Вентиль регулювання тиску;
- Вхід від насоса (патрубок Ø25);
- Коліно під шланг Ø12,5 для передачі тиску на змішувач в сито бака;
- Фільтр регулятора тиску;
- Патрубок Ø12,5 передачі тиску на гідравлічну мішалку у бак;
- Коліно під шланг Ø12,5 для подачі тиску на штангу обприскувача (на розпилювачі);
- Коліно для установки манометра.
Регулювання тиску і управління потоками рідини
Робоча рідина надходить від насоса за допомогою шланга, який монтується до нагнітального патрубка розподільника (поз.8). При встановленні головнего важеля (поз.6) у верхньому положенні (включити) настає приплив рідини в блок відсікаючих клапанів (поз.1-4), де вже залежно від положення важелів (вгору - відкрити, вниз - закрити) відбувається відкриття або закриття потоку на робочі секції обприскувача.
Робочий тиск регулюється через змінне прокручування вентиля (поз.7) до встановлення бажаного показника на манометрі. Покручуючи за годинниковою стрілкою отримуємо збільшення тиску, проти годинникової - зниження. Під час регулювання насос повинен працювати не перевищуючи 540 об./хв., а всі відсікаючі важелі повинні бути в позиції "відкрито", даючи можливість потокам рідини дійти до робочих елементів обприскувача. Зупинка обприскування полягає в переміщенні головного важеля (поз.6) в нижнє положення, а також закриття інших секцій. Для зупинки потоку добрив на розпилювачі немає необхідності змінювати робоче положення головного важеля. Необхідно лише закрити потрібну Вам секцію подачі тиску (поз.1-3).
Основні атрибути | |
---|---|
Виробник | Tolveri |
Країна виробник | Польща |
Стан | Новий |
Колір | Жовтий |
Тип запчастини | Оригінал |
Застосування | Оприскувач польовий, навісний, причіпний |
Додаткові характеристики деталі | |
Вид | Механічний |
Макс. тиск | 20 bar |
Вага деталі | 3.4 kg |
Діаметр патрубків під шланги | Ø12,5 mm; Ø25 mm |
Різьба отвори під манометр | М12х1,5 |
Кількість робочих секцій | 4 (3+1) |
- Ціна: 3 530 ₴
